機械特點

 概 述

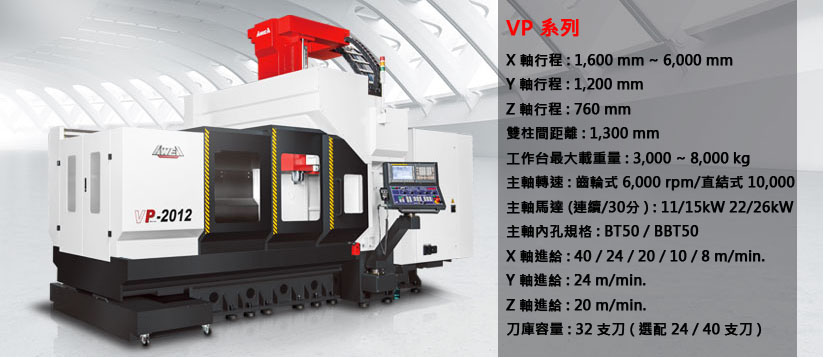

高性能龍門型加工中心機

秉持龍門世家所代表的成熟製造能力與創新研發技術,亞崴 VP系列龍門型加工中心機,具備先進的設計理念以及穩定可靠的機械結構,在最小的佔地面積,發揮最大的加工效能,是最具高性價比的機種之一。模組化設計,本系列X軸行程範圍1,600mm~5,000mm完整的系列規格尺寸,提供您高效能、高生產力的加工對策;廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用,可充分符合您今日與未來的各種加工需求。

憑藉先進的研發技術與嚴格的裝配檢驗流程,將 VP 高性能龍門型加工中心機的剛性、加工效率與精度發揮到極致

● 模組化的主軸設計,提供不同的切削特性,符合多樣化的加工需求

可選擇6,000rpm齒輪式主軸或10,000/15,000rpm直結式主軸

● X、Y 軸採用高剛性、高精密線性滑軌

滾柱型線性滑軌兼具硬軌的高剛性與線軌的低磨耗、快速移動等特色,剛性與控制性大幅提升

● Z 軸採用高剛性硬軌設計

經熱處理後再精密研磨,適合重切削。 ( 選配直結式高速主軸,Z 軸採用滾柱型線性滑軌設計 )

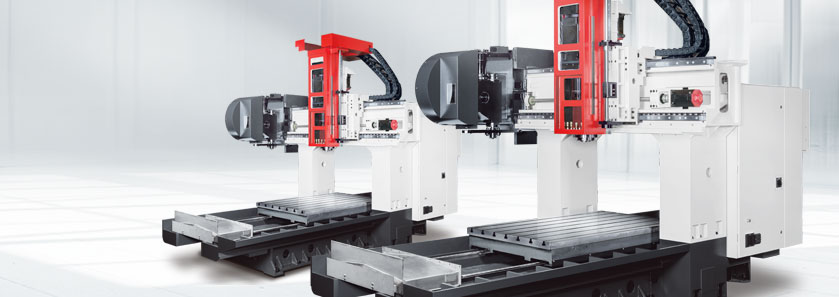

高剛性結構設計

門橋與底座採用一體成型的鑄件結構設計,接觸面皆經過精密手工鏟花程序,確保最佳組裝精度、結構
強度及均衡負載

工作台採用雙層加強肋中空抑震結構,提升加工的穩定度

所有結構件皆透過 FEM 有限元素分析,具有設計最佳化、結構輕量化等優點,確保整機最佳結構剛性

伺服馬達直結傳動

Y軸採用絕對式伺服馬達直結傳動,可提供強大的推力與快速的加減速運動,同時能降低馬達的負荷,減少熱能的產生

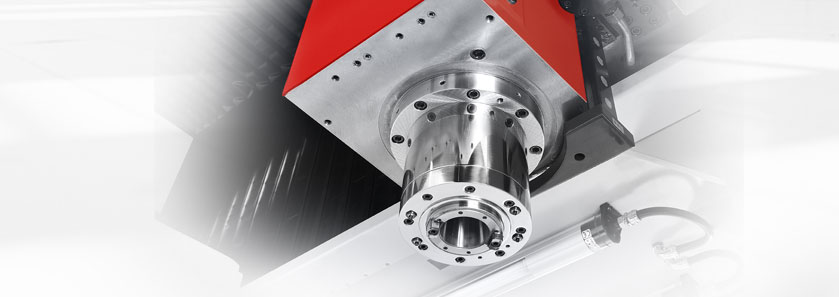

主軸端面精密鏟花

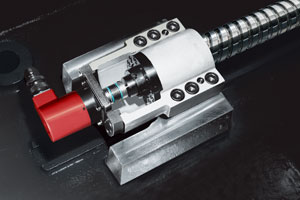

精度回饋系統

採用半閉迴路設計,螺桿尾端直接與解碼器連結,精確反應螺桿轉動位置,確保良好的定位精度

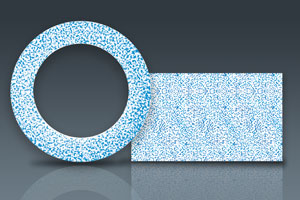

門橋與底座結合面鏟花

優異的品質源自於精湛的鏟花工藝,所有接觸面皆經過精密手工鏟花程序

軸向進給跳脫機構 (選配)

X軸進給系統配置機械式扭力限制器,有效減少因過負載或撞機對機器造成的損害(X軸行程3,000rpm以上)

最佳化主軸系統

強悍的切削能力

頭部採用內包式硬軌設計,高剛性、力流效應佳,減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計,提升主軸頭、鞍座、橫樑之整體結構剛性,縮短刀具接觸點與橫樑之間距,提升切削能力


中心對稱式主軸系統設計

將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做最佳之空間配置,有效抑制熱變位與減低不平衡力矩的產生,確保加工精度與重切削能力

6,000 rpm 齒輪式 ( BT40 / BT50 )

● 高低檔強力齒輪箱設計

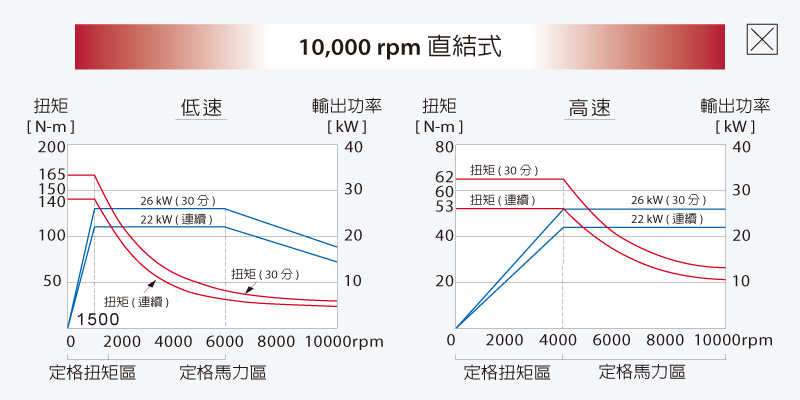

● 搭載高馬力輸出15kW主軸馬達,在372rpm可提供382Nm的最大扭距輸出,滿足重切削的加工需求

10,000 rpm 直結式 ( BT50 )

● 直結式傳動設計,有效隔離主軸馬達轉動所產生的熱量,減少熱變位,提升長時間加工精度,滿足模具產業的加工需求











快速自動換刀系統

全系列標準配備 32T;選配 24T / 40T 刀臂式換刀機構,充裕的刀位可滿足各種加工需求。

標準捷徑選刀功能,縮短換刀時間,提升加工效率。



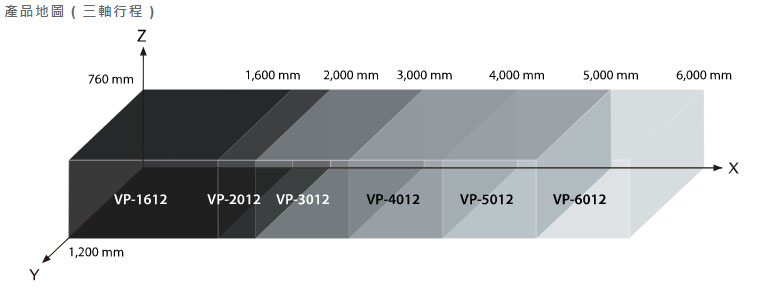

VP系列

重要諸元
VP1612
VP2012
VP3012
VP4012
VP5012
VP6012
X 軸行程
mm
1600
2000
3000
4000
5000
6000
Y 軸行程
mm
1200
Z 軸行程
mm
760
雙柱間距離
mm
1300
主軸鼻端至工作台面距離
mm
200-960
(#50齒輪式)*1
200-960
(#50齒輪式)*1
工作台
工作台尺寸 ( X 方向 )
mm
1600
2000
3000
4000
5000
6000
工作台尺寸 ( Y 方向 )
mm
1100
工作台最大載重量
kg
300
3500
4500
6000
8000
5000
主軸
主軸內孔規格
BT50/BBT50(選配)
BBT50
主軸馬達 ( 連續 / 30 分鐘 )
kW
11 / 15
22 / 26
主軸轉速
rpm
齒輪6000
直結式10000
三軸進給
X 軸快速進給速率
m/min
24
20
10
8
40
Y 軸快速進給速率
m/min
24
Z 軸快速進給速率
m/min
20
切削進給速率
m/min
12
10
8
12
刀庫
刀庫容量
T
32 (24 / 40 選配)
最大刀具重量
kg
15
最大刀具長度
mm
350
最大刀具直徑 / 鄰刀空
mm
Ø 125 / Ø 229
精度
定位精度 ( VDI3441 )
mm
P ≤ 0.02 / 全長
P ≤ 0.03 / 全長
P ≤ 0.04 / 全長
P ≤ 0.05 / 全長
重現精度 ( VDI3441 )
mm
P ≤ 0.015
P ≤ 0.02
P ≤ 0.03
P ≤ 0.035
一般規格
切削液容量(切削液泵)
liter(HP)
460 (1.5)
潤滑油箱容量 liter
4.5
油壓箱容量(油壓泵) liter(HP
8 (2)
電力需求
kVA
AC 220 ± 10% 3相, 60 / 50 Hz /40kVA
氣壓需求
kg/cm²
5 - 7
機器重量
kg
14000
16000
20000
24000
28000
35000
標準附件 選用附件
● 主軸溫控系統
● 中央集中自動潤滑系統
● 全封式鈑金
● 切削液系統(含泵浦及水箱)
● 鐵屑捲屑器二支
● 鏈式鐵屑輸送機及收集桶
● 基礎螺栓及水平調整螺絲
● 調整工具一套
● 警示燈
● 吹氣清屑裝置
● 自動斷電系統



● 直結式主軸: (#40)15000/ (#50)10000rpm
● 直結式主軸(長鼻端): (#50)10000 12000rpm
● 刀把及拉刀螺栓: DIN50 / CAT50 /ISO50
● 立柱加高200mm
● 20 / 40 支刀刀庫
● X / Y / Z 三軸光學尺
● 主軸溫昇熱補償功能
● 油路刀把接口
● 主軸中心出水系統(Form A)
● 自動刀長量測裝置
● 自動工件量測裝置
● CNC旋轉工作台
● 圓盤式油水分離機
● 噴霧冷卻系統
