awea AF





機械特點

　概　述 　　

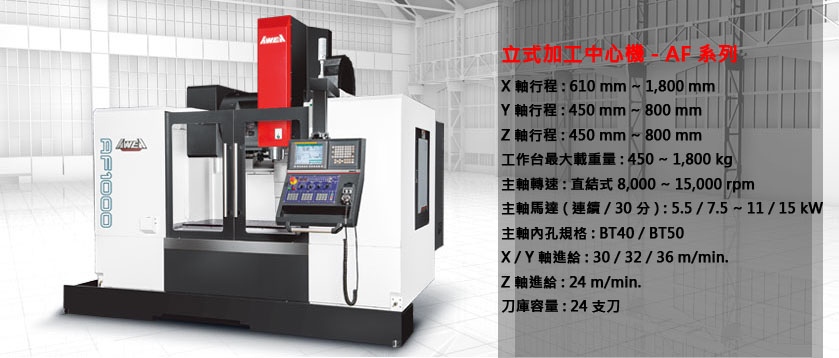

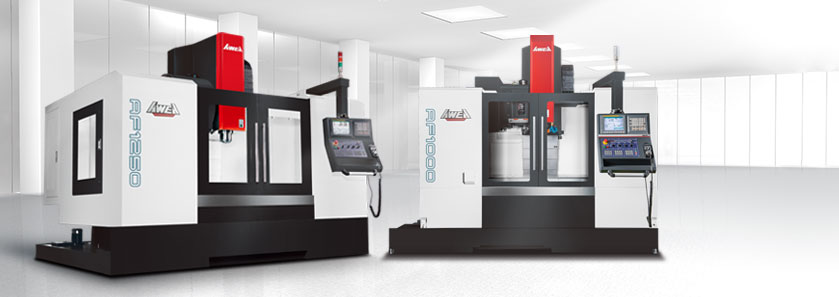

高效能立式加工機

秉持龍門世家所代表的工具機成熟製造能力與創新研發技術。亞崴機電再融入更多的創新研發成果，開發 AF 系列高效能立式加工機，以高功率直結式主軸及強力滾柱型線性滑軌為設計基礎，結合高剛性結構與快速刀臂式換刀機構，提供您高速、大馬力與超穩定的加工能力。是所有同級機種中具備最高性價比的機種之一，並因此廣為全球各大精密模具與精密零件加工廠所廣泛採用。可充分符合您今日與未來的各種加工需求。

憑藉著先進的研發技術，專為高精密模具加工產業所設計之 AF 系列機種，充分展現高精度與高效能的切削加工能力，是所有同級機種中具備最高性價比的機種之一，前所未有。

● 高速、高功率直結式主軸設計，確保本系列精密的輪廓曲線加工能力，滿足模具產業的使用需求

● 三軸採用重負荷滾柱型線性滑軌設計，提供最佳的控制性與支撐剛性

● 高效率 24T 刀臂式刀庫設計，換刀迅速且具備極高之可靠度

● 懸臂式操作面板與超大的防護門開啟寬度，提供便利的操作介面與寬敞的上下料作業空間

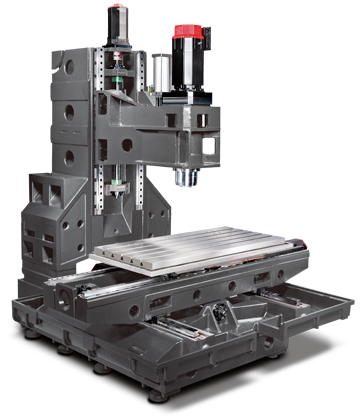

高剛性結構設計

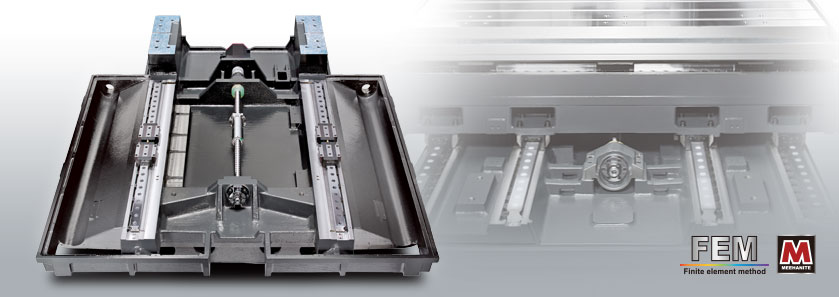

● 所有鑄件結構皆經過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳結構剛性
● 工作台採用放射狀加強肋設計，結構強度大幅提升
● △ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性。

● 底座採用最佳跨距設計，提供優異的支撐剛性，確保最佳動態精度

● 立柱與底座接觸面皆經過手工鏟花程序，確保最佳組裝精度、結構強度及均衡負載

X 軸行程 1,400 mm 以上之機型，底座採高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作台懸垂問題，確保最佳支撐剛性

三軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

高精度軸向進給系統

三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度

採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限

一體式螺桿馬達座與軸承座，切削應力可更為均勻分佈於鑄件本體，有效提高軸向系統之整體剛性並避免螺桿旋轉變形


雙螺帽旋轉導螺桿
直結式伺服馬達
一體式螺桿馬達座
一體式螺桿軸承座

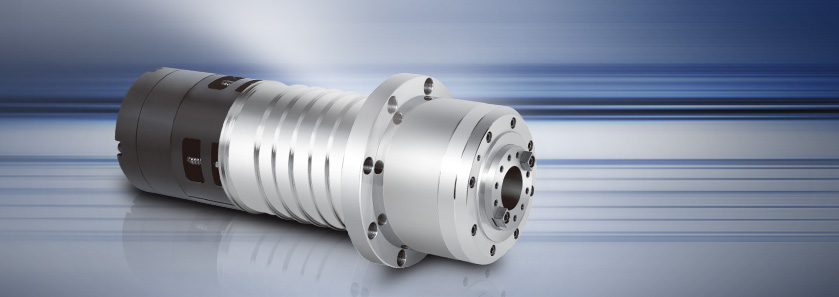

高性能主軸系統

直結式傳動設計，可隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

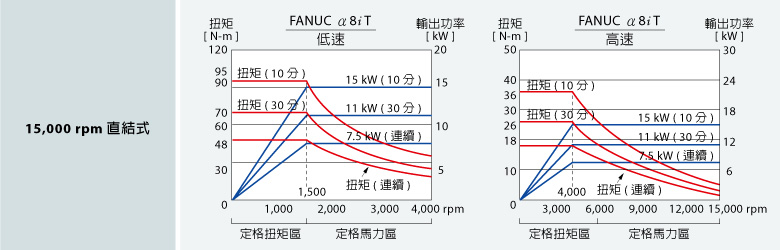

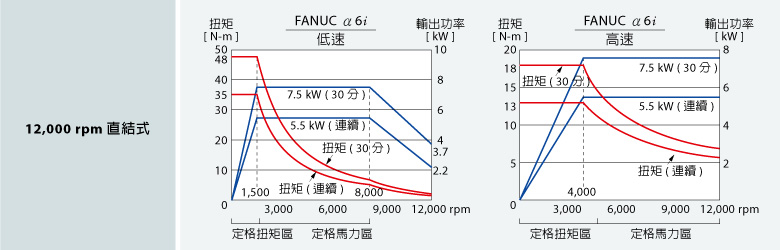

提供 10,000 rpm、12,000 rpm 與 15,000 rpm 三種選擇，並可依需求搭配不同規格之 FANUC 主軸馬達，滿足各種加工特性

浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量

主軸頭之主軸結合面、馬達連接鈑皆經過手工鏟花程序，以確保極致的性能與精度


主軸頭之主軸結合面鏟花







快速自動換刀系統

全系列標準配備 24T；選配 30T / 40T 刀臂式換刀機構，充裕的刀位可滿足各種加工需求。

標準捷徑選刀功能，縮短換刀時間，提升加工效率。

24T 圓盤式刀庫

高效率排屑系統

全系列依機型不同配備一支或三支螺旋式捲屑器，可提供極佳之切屑排除效率

標準配備之高壓底座沖屑系統，提供更為徹底的切屑移除能力

螺旋捲屑器 x1
螺旋捲屑器 x3
鏈式鐵屑輸送機

AF-650/ AF-760/ AF-860

AF-1000/AF-1060/AF-1250/

AF-1400/AF-1600/AF-1800/

AF-1460

( 選配 )



AF系列
重要諸元
AF-610
AF-650
AF-760
AF-860
AF1000
AF1060
AF1250
AF1460
AF1400
AF1600
AF1800
X 軸行程
mm
610
650
760
860
1020
1060
1250
1400
1400
1600
1800
Y 軸行程
mm
450
510
600
550
600
620
800
Z 軸行程
mm
450
510
600
635
600
620
800
主軸中心至立柱軌道面距離
mm
510
552
552
740
588
740
730
730
903
主軸鼻端至工作台面距離
mm
150-600
100-610
100-700
100-735
100-700
100-720
200-1000
工作台
工作台尺寸 ( X 方向 )
mm
700
750
860
1000
1200
1350
1500
1700
1900
工作台尺寸 ( Y 方向 )
mm
450
510
510
600
550
600
620
800
工作台最大載重量
kg
450
500
500
700
1000
1200
1500
1800
T 型槽 ( 寬度 x 距離 x 數量 )
14mm*100mm*4
18mm*100mm*5
18mm*150mm*5
主軸
主軸內孔規格
BT40
BT50
主軸馬達 ( 連續 / 30 分鐘 )
kW
5.5 / 7.5 ( 10,000 / 12,000 rpm ) ;
7.5 / 11 ( 15,000 rpm )
11 / 15
主軸轉速
rpm
直結式 10,000 / 12,000 / 15,000
三軸進給
X / Y 軸快速進給速率
m/min
32
36
30
Z 軸快速進給速率
m/min
24
切削進給速率
m/min
1-15
1-12
刀庫
刀庫容量
T
24
最大刀具重量
kg
7
15
最大刀具長度
mm
250
300
最大刀具直徑 / 鄰刀空
mm
Ø 75 / Ø 150
Ø 105 / Ø 210
精度
定位精度 ( ISO230-2 )
mm
0.006
0.008
重現精度 ( ISO230-2 )
mm
0.005
0.006
一般規格
控制器
FANUC Oi - MF PLUS
電力需求
kVA
20
25
30
35
40
氣壓需求
kg/cm²
6
切削液容量
liter
160
270
320
360
340
430
470
610
630
660
機器重量
kg
3500
4200
5000
5800
7000
8000
8200
14000
16000
18000
標準附件 選用附件

● 主軸氣幕
● 主軸環狀噴水
● 主軸溫控系統
● 中央集中自動潤滑系統
● 全罩式鈑金
● 切削液系統(含泵浦及水箱)
● 螺旋式捲屑器
● 電氣箱熱交換器
● 基礎螺栓及水平調整螺絲
● 調整工具一套
● 警示燈
● 吹氣清屑裝置
● 自動斷電系統



● 刀臂式刀庫 30 / 40 / 60 T
● 皮帶式主軸:
　BT40 8000 / 10000 rpm
　BT50 6000 rpm
● 直結式高速主軸
　BT40 12000 15000 rpm
　BT50 8000 / 10000 rpm
● X / Y / Z 三軸光學尺
● 主軸溫昇熱補償功能
● 油路刀把接口
● 主軸中心出水系統
● 自動刀長量測裝置
● 自動工件量測裝置
● CNC旋轉工作台
● 圓盤式油水分離機
● 噴霧冷卻系統
● 底座沖屑系統
● 鏈式鐵屑輸送機及收集桶
● 電氣箱冷氣機
